■高性能?高信頼性を実現
拡散形半導體センサを搭載し、高性能?高信頼性を実現しました。また分解能(10-4)が高く、応答性(1ms以下)に優れていますので、ハイレベルな圧力コントロールが可能です。
■多彩なラインナップ
従來機より構造?機能仕様を継承していますので、広範囲な圧力レンジ、多彩な接続構造に対応しています。
■軽量コンパクト
小型軽量で、取付位置?姿勢に制限が無く、取扱いが簡単です。
| 分類 | 項目／機能 | PT3000R |
|---|---|---|
| 機能 | 測定流體 | ステンレス（SUS316L）材を腐食させない液體または気體 |
| 測定レンジ | ゲージ圧10kPaG～20MPaG、絶対圧 100kPaA ～ 5MPaA | |
| 許容過大圧力 | 測定レンジの150% | |
| 許容負圧力 | 1kPaA | |
| 出力 | 4～20mA DC（2線式） | |
| 電源 | 24±2V DC | |
| 負荷抵抗 | 最大600Ω（電源電圧24V DC時） | |
| 許容溫度範囲 | 許容溫度範囲 補償溫度範囲：-10～50℃ 動作溫度範囲：-30～80℃ | |
| 許容濕度範囲 | 5～95%RH | |
| 性能 | 精度定格 | ±0.25%FS |
| 溫度特性 （ティピカル値） | ゼロ點： 中高圧レンジ???±0.015%FS/℃ 0-10kPaGレンジ???±0.02%FS/℃ スパン： ±0.015%FS/℃ | |
| 長期安定性 | 一年間で±0.2%FS | |
| 応答速度 | 1ms以下（63.2%応答） | |
| 取付姿勢の影響 | 最大150Pa | |
| 絶縁抵抗 | 100MΩ以上（50V DC印加時） | |
| 消費電力 | 0.5W | |

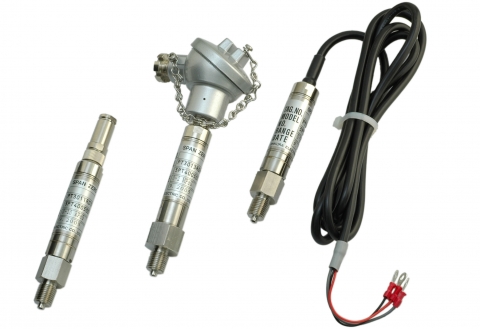

| 振動の影響 | PT3011R（コネクタ形） ：25～2000Hz，98m/s2にて指示に影響なし PT3012R（ケーブル形） ：25～2000Hz，98m/s2にて指示に影響なし PT3013R（端子箱形） ：25～2000Hz，49m/s2にて指示に影響なし | |
| 構造?材質 | 材質 | 接液部：SUS316L，SUS304，フッ素ゴム ケース：SUS316 |
| ケース構造 | 防滴構造（IPX2相當） | |
| 質量 | 0-10kPaG～0-1MPaGレンジ コネクタ形：160g 以下 ケーブル形：250g 以下 端子箱形 ：320g 以下 0-2MPaG～0-20MPaGレンジ コネクタ形：200g 以下 ケーブル形：290g 以下 端子箱形 ：360g 以下 |
