スペックシート（第2版）
■記録機能
pH(ORP)測定値および溫度(Pt100、Pt1000 のみ)を記録可能です。

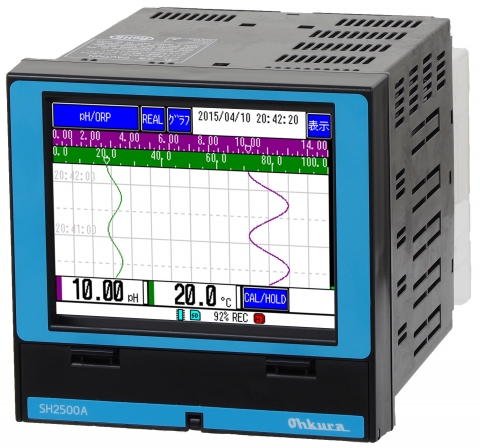

■タッチパネル式表示器
操作部および表示部として専用のタッチパネル式表示器 を採用しました。
簡単操作およびトレンド表示でチャートとして結果を確認できます。
■標準液校正
標準液校正は全てタッチパネルから操作可能です。また校正手順が畫面上に表示されますのでどなたでも簡単に標準液校正が行えます。
■各種検出器に対応
接続検出器は pH(ガラス)、ORP、pH(アンチモン)検出器が接続可能です。
また溫度素子も各種溫度素子が接続可能です。
■サポートソフトウェア
測定(保存)データをPC 上で確認できるデータビューワ、 SDメモリーカード経由でパラメータ(設定)を変更できるパラメータローダを標準添付しています。
■各種出力
標準でDO出力が一點裝備されています。またオプションで2點の警報出力(リレー出力)、エラー出力および電流出力が選択可能です。
| 分類 | 項目／機能 | 內容 | |
|---|---|---|---|
| 入力 | 入力點數 | 1 | |
| 入力種類 | ガラス電極、ORP 電極、アンチモン電極 | ||
| 測定範囲 | pH(ガラス電極、アンチモン電極);0.00~14.00pH ORP(ORP 電極);±1.500V | ||
| 溫度入力 | 1 點(Pt100、Pt1000 のみ溫度記録可能) | ||
| 溫度素子 | なし、Pt100、Pt1000、350Ω、500Ω、6.8kΩ、10kΩから選択可能 1. サーミスタ;350Ω、10kΩ 2. 銅抵抗體 ;500Ω 3. 白金抵抗體;Pt100、Pt1000 4. 薄膜抵抗溫度センサ;6.8kΩ | ||
| 溫度測定範囲 | -10~110°C | ||
| 溫度補償範囲 | 0~100°C | ||
| 測定周期 | 100ms(溫度;300ms) | ||
| 標準液校正 | 自動校正、手動校正選択可能 | ||
| 直線性 | pH;±0.03pH、ORP;±0.002V | ||
| 再現性 | pH;±0.02pH、ORP;±0.001V | ||
| 警報 | 設定數 | 2 | |
| 警報種類 | 上限、下限 | ||
| 出力 | コ モ ン D O | 出力數 | 1 |
| 出力対象 | 設定によりALM、Err 等 発生時出力 | ||
| 出力仕様 | オープンコレクタ出力 (接點定格;30V DC20mA/1點) | ||
| 表示?ボタン | 表示器 | 5 . 7 イ ン チ T F T カ ラ ーLCD(320×240ド ット) タッチパネル、バックライト付。測定値、トレンドなどを表示 | |
| 表示色 | １６色 | ||
| バックライト壽命 | 50,000 時間(LCD消燈機能を使用の場合、壽命を延ばすことが可能) | ||
| 種類 | ディジタル表示 | 現在の pH(ORP)測定値および警報発生 No.を表示 表示更新周期 1 秒 | |
| リアルタイム | 現在の測定データをグラフで表示 | ||
| トレンド表示方向 | 上下または左右 數値および目盛の表示/非表示を 選択可能 表示更新周期 1 秒 | ||
| ヒストリカル | 過去の測定データをグラフで表示 | ||
| トレンド表示 履歴表示 | イベント履歴、通信履歴、標準液校正履歴 | ||
| ボ タ ン 數 | 3 點(前面下部カバー內に配置) | ||
| ボ タ ン 機 能 | REC;記録開始/停止 MENU;各種設定畫面を表示 FUNC;あらかじめ割り付けた機能を実行 | ||
| 記録 | 外 部 記 録 媒 體 | SDメモリーカード(SD/SDHC 規格対応) | |
| 內 部 メ モ リ | 約100MB | ||
| 記録容量 | SD 規格:最大 2GB SDHC規格:最大32GB | ||
| 記録方法 | RECボタンを操作することにより記録を開始 記録開始ごとに新規ファイル名で記録 | ||
| 記録內容 | 電極測定値および溫度測定値(Pt100、Pt1000 のみ)について記録 記録內容はトレンドデータ、イベントデータ、 メッセージデータ | ||
| データ記録周期 | データが記録される周期を1 秒~60 分の 範囲で選択可能 | ||
| ファイル保存周期 | 記録データはまず內部メモリに保存され、一定のファイル數に達するか、または記録停止時にSDメモリーカードへ書き込まれる 一つの記録ファイルのデータ保存期間を1 時間~1 年の範囲で選択可能 | ||
| トレンドデータ | 測定周期でサンプリングされた測定データの中から「平均値」、「瞬時値」または「測定値の最小値と最大値」のいずれかを保存 | ||
| その他記録データ | 警報情報、メッセージ記録 | ||
| 保存容量 | 次の條件の場合、下表の時間記録するこ とが可能 [條件] -入力點數:2 點 -記録データ形式:バイナリ -記録タイプ:最大/最小値記録 -警報、メッセージ等イベントなし | ||
| メモリ殘容量表示 | 本機器の畫面上に內部メモリまたはSDメモリーカードの殘り容量をパーセント表示SDメモリーカードの殘り容量が無くなった場合、記録を停止するか古いデータから削除して記録継続するかを設定可能 | ||
| SDメモリーカード | 動作確認済み SDメモリーカード; ?パナソニック社製 1~32GB ?サンディスク社製 1~32GB ?ハギワラソリューションズ製 1~32GB | ||
| デ ー タ 形 式 | バイナリまたはバイナリ+CSV形式のいずれ かの方式から選択可能(記録中は切替不 可) | ||
| 通信 ( イーサネット ) | 仕様 | 10BASE-T | |
| 伝 送 速 度 | 10Mbps | ||
| 伝 送 方 式 | ベースバンド | ||
| 最大ネットワーク長または最大ノード間隔 | 500m(カスケード4 段) | ||
| 最大セグメント長 | 100m(ノードとHUB 間) | ||
| 接 続 ケ ーブ ル | UTP(シールド無ツイストペア) カテゴリ5 | ||
| プ ロ ト コ ル | TCP/IP | ||
