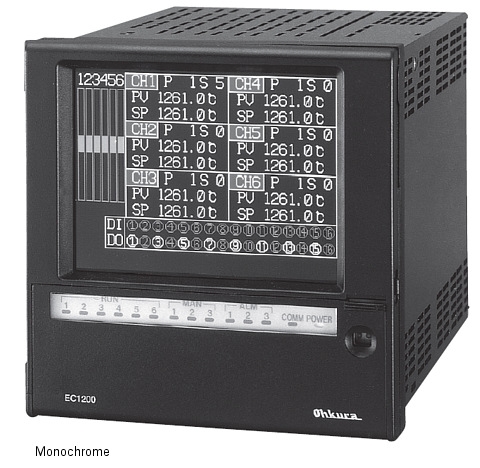

■6チャネル制御
1臺で最大6チャネルまでのマルチループプログラム制御が可能です。
■TFTカラーLCD
プログラムパターンのグラフィック表示で工程の進捗が直感的に把握でき、リアルタイムトレンド畫面では制御結果を一目で確認できます。また、テンキーと獨立したファンクションキーを組み合わせて簡単操作を実現しました。
■操業データ管理が容易
プログラムデータ、制御パラメータ、トレンドデータ等をPCメモリカードに記憶させることで操業データ管理が容易に実現できます。
■適合規格
UL、CSA
| 分類 | 項目/機能 | EC1261A | |
|---|---|---|---|
| 入力 | 測定點數 | 4~6 | |
| 測定(制御)周期 | 200ms/6チャネル | ||
| 入力種類 | 熱電対:B,R,S,K,E,J,T,WRe5-26,N,PR40-20,PLⅡ,U,L,Au-Fe 直流電圧:±10,0~20,0~50mV,0~5,1~5V DC 直流電流:4~20mA DC 測溫抵抗體:Pt100,JPt100 | ||
| 性能?特性 | 精度定格 | ±(0.05% FS+1digit) | |
| ノイズ除去比 | ノーマルモード除去比:60dB以上,コモンモード除去比:150dB以上 | ||
| 表示 | LCD | フルドットTFTカラーLCD (320×234ドット,102.2(W)×74.7(H)mm) | |
| LED | RUNランプ,ALMランプ,MANランプ,COMMランプ,POWERランプ | ||
| LCDバックライト | LED 人センサによる點燈/消燈制御有り | ||
| プログラム | プログラム數 | Max6 | |
| ステップ數 | Max2000/6プログラム Max100ステップ/パターン | ||
| パターン數 | Max200/6プログラム | ||
| 設定方式 | 傾斜と目標値設定によるθ-Y形 または 時間と目標値設定によるX-Y形 | ||
| 機能 | シーケンス接點:Max16點,コンディション入力:Max16點, ギャランティソーク機能,繰り返し機能,パターンリンク | ||
| 制御 | 種類 | チャネル 1~3 | PID制御,PD制御,ON-OFF制御,加熱冷卻制御(オプション), 3位置制御(オプション) |
| チャネル 4~6 | PID制御,PD制御 | ||
| チューニング | オートチューニング | ||
| 制御出力 | 點數 | チャネル 1~3 | 1點(標準)+1點(オプション)/チャネル |
| チャネル 4~6 | 1點/チャネル | ||
| 種類 | チャネル 1~3 | リレー接點:a接點150V AC 3A (抵抗負荷) | |
| SSR駆動:ON…15V DC (Max20mA) OFF…0V | |||
| 電流:4~20mA DC (Max600Ω),0~5mA DC (Max2kΩ) | |||
| チャネル 4~6 | 1~5または0~5V DC (Max1kΩ) | ||
| 警報? 接點出力 | 點數?接點容量 | 16點(オープンコレクタ12點:30V DC 20mA,內蔵リレー4點:250V AC 0.5A) | |
| 機能 | シーケンス接點出力,警報出力(Max4點/チャネル),狀態出力 | ||
| 接點入力 | 點數 | 16點(無電圧接點 內部電圧5V DC,駆動電流1mA DC) | |
| 機能 | プログラム運転(RUN/STOP,RESET,ADVANCE,パターン切換), コンディション入力,AUTO/MAN切換,制御RUN/STOP切換 | ||
| オプション | 通信 | RS-232C,RS-422A,(専用モジュール使用:別売品) | |
| 拡張インタフェース | トークンパス,N対N通信 伝送速度:2.5Mbps | ||
| 電源 | 定格電源電圧 | 100~240V AC,50/60Hz | |
| 最大消費電力 | Max60VA | ||
| 構造 | 外形寸法(mm) | 144(W)×144(H)×210(D) | |
| 質量 | 約3kg | ||
| 使用環境 | 使用溫度範囲 | -10~45℃ | |
