◆資料ダウンロード
スペックシート（第8版）

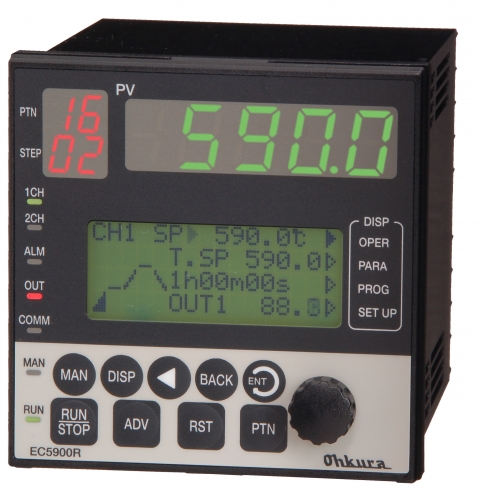

■人に優しい表示
プログラムパターンのグラフィック表示と設定値、測定値、殘時間を同時に表示しますので、工程の進捗が直感的に把握できます。
■1チャネルタイプと2チャネルタイプをラインアップ
1チャネルタイプ基本形式 ： EC5900R
2チャネルタイプ基本形式 ： EC5950R
■充実のプログラム機能
●最大400ステップ、19パターンの大容量プログラム
●DO ： 最大15點、 DI ： 最大12點
●時間単位 ： 時?分と時?分?秒の切換が可能
●ステップの削除／挿入機能、パターンの削除／コピー機能でプログラムパターンを簡単に編集できます。
■多彩な制御機能
オーバシュートを抑えるアンチオーバシュート機能やマルチＰＩＤ／プログラムドＰＩＤにより幅広い用途に適用できます。
■適合規格
防塵?防水規格：JIS C 0920 IP65（前面パネル）
| 分類 | 項目／機能 | EC5900R |
|---|---|---|
| 入力 | 測定點數 | 1 |
| 測定値? 設定値表示 | 4桁または5桁切換 | |
| 測定周期 （制御周期） | 100ms | |
| 入力種類 | 熱電対：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe | |
| 直流電圧：±10，0～20，0～50mV，0～1，0～5，1～5，0～10V DC 直流電流：4～20mA DC | ||
| 測溫抵抗體：Pt100，JPt100 | ||
| 性能?特性 | 精密定格 | ±（0.1%FS＋1digit） |
| ノイズ除去比 | ノーマルモード除去比：60dB以上，コモンモード除去比：140dB以上 | |
| プログラム | プログラム數 | 1 |
| ステップ數 | Max400（Max100／パターン） | |
| パターン數 | Max19 | |
| 設定方式 | 時間と目標値設定によるX-Y形 | |
| 機能 | シーケンス接點：Max4點，コンディション入力：Max4點， ギャランティソーク機能，繰り返し機能，パターンリンク機能，PVスタート機能 | |
| 制御 | 種類 | PID制御，PD制御，ON-OFF制御，3位置制御（2出力時：オプション） |
| チューニング | オートチューニング | |
| 制御出力 | 點數 | 1點（標準）＋1點（オプション） |
| 種類 | リレー接點：a接點 250V AC 3A （抵抗負荷） | |
| SSR駆動：ON???15V DC （Max20mA） OFF???0V | ||
| 電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ） | ||
| 警報? 接點出力 | 點數?接點容量 | ?Max5點（2點：標準，2點：オプション，1點：制御出力にリレーを使用しない場合、指定可）a接點，片側共通，250V AC 1AMax（抵抗負荷）） ?10點（オープンコレクタ出力，オプション（DI/DOコネクタ），30V DC 20mA） ?8點（a接點，オプション：増設用DI/DOアダプタ使用（別売品） 250V AC 1A Max （抵抗負荷）） DI/DOコネクタとDI/DOアダプタはどちらか選択 |
| 機能 | シーケンス接點出力，警報出力（Max4點），狀態出力 | |
| 接點入力 | 點數 | ?4點（標準，フォトカプラ駆動 15V DC 1mA） ?8點（オプション：DI/DOコネクタを指定，接點入力） ?7點（オプション：増設用DI/DOアダプタ使用（別売品），接點入力） DI/DOコネクタとDI/DOアダプタはどちらか選択 |
| 機能 | プログラム運転（RUN/STOP，RESET，ADVANCE，パターン切換），コンディション入力， AUTO/MAN切換，制御RUN/STOP切換 | |
| オプション | 通信 | RS-232C，RS-422A，RS-485 （専用通信モジュールおよび通信ケーブル別売，RS-485は本體內蔵タイプあり） |
| 伝送出力 | 1點，4～20または0～20mA DC （Max600Ω） | |
| 拡張インタフェース（ARCNET?） | トークンパッシング式，N対N通信 伝送速度：2.5Mbps ヒータ監視機能、EC5500R，EC5800と接続し、協調制御に使用 | |
| サーボ駆動出力 | 操作部電源：20～100V AC，50/60Hz 出力SSR：1A AC Max， 単相コンデンサモータ用 | |
| 電源 | 定格電源電圧 | 100～240V AC，50/60Hz |
| 最大消費電力 | Max30VA | |
| 構造 | 外形寸法（mm） | 96（W）×96（H）×111.3（D）（ダイヤル含まず） |
| 質量 | 約500g | |
| 使用環境 | 使用溫度範囲 | -10～55℃ |
