スペックシート（第7版）
■大型表示

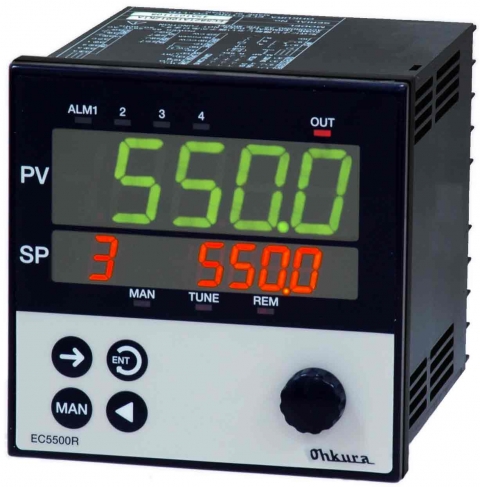

測定値表示器は視認性に優れた字高20mmの大型表示器です。
■PIDチューニング
従來品ではオプションであった、制御の安定度を常にチェックし自動的にチューニングを行うAI形セルフチューニング機能を、オートチューニングと併せ標準裝備としました。
■簡単操作
従來のEC5500S形調節計の操作性を継承したクリック付きロータリーエンコーダを用いたダイヤル方式により簡単操作を実現しました。
■容易なリプレース
EC5500S形調節計と端子位置が同じです。ケースや配線はそのままに、本體のみの交換で簡単にリプレースできます。
■適合規格
防塵?防水規格：JIS C 0920 IP65（前面パネル）
| 分類 | 項目／機能 | EC5500R |
|---|---|---|
| 入力 | 測定點數 | 1 |
| 測定周期 （制御周期） | 250ms | |
| 入力種類 | 熱電対：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe | |
| 直流電圧：±10，0～20，0～50mV，0～5，1～5，0～10V DC | ||
| 直流電流：4～20mA DC | ||
| 測溫抵抗體：Pt100，JPt100 | ||
| 性能?特性 | 精密定格 | ±(0.25%FS＋1digit） |
| ノイズ除去比 | ノーマルモード除去比：60dB以上，コモンモード除去比：140dB以上 | |
| SP | 種類 | 通常SP，マルチSP（8種），リモートSP（オプション） |
| 制御 | 種類 | PID制御，ギャップドPID制御，PD制御，ON-OFF制御， 加熱冷卻制御（オプション），3位置制御（オプション） |
| チューニング | オートチューニングまたはセルフチューニング | |
| 制御出力 | 點數 | 1點（標準）＋1點（オプション） |
| 種類 | リレー接點：a接點 250V AC 3A （抵抗負荷） | |
| SSR駆動：ON…15V DC （Max20mA） OFF…0V | ||
| 電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ） | ||
| 警報? 接點出力 | 點數?接點容量 | 2點（a接點，標準）＋2點（a接點，オプション） 250V AC 0.5A Max （抵抗負荷） |
| 機能 | 警報出力，狀態出力 | |
| 接點入力 | 點數 | 4點 フォトカプラ駆動 15V DC 1mA |
| 機能 | SPNo./PIDNo.切換，AUTO/MAN切換，SPリモート/ローカル切換， 制御RUN/STOP切換 | |
| オプション | 通信 | RS-232C，RS-422A，RS-485 専用通信モジュール使用（別売品） |
| 伝送出力? リモートSP | 伝送出力：1點，4～20または0～20mA DC?。∕ax600Ω） リモートSP：1點，1～5または0～5V DC | |
| 拡張インタ フェース（ARCNET?） | トークンパス，N対N通信 伝送速度：2.5Mbps 協調制御、ヒータ監視に使用 | |
| サーボ駆動出力 | 操作部電源：20～100V AC， 50/60Hz 出力SSR：1A AC Max，単相コンデンサモータ用 | |
| 電源 | 定格電源電圧 | 100～240V AC，50/60Hz |
| 最大消費電力 | 約6VA?。?00V AC） | |
| 構造 | 外形寸法（mm） | 96（W）×96（H）×111（D） |
| 質量 | 約500g | |
| 使用環境 | 使用溫度範囲 | -10～55℃ |
