■マルチレンジ切換が可能
熱電対?測溫抵抗體入力でマルチレンジ切換が可能です。
■オートチューニング,セルフチューニング機能搭載
オートチューニング、セルフチューニング機能を標準搭載しています。
■▲,▼キーを用いた簡単操作
■便利な優先畫面設定
あらかじめ設定したパラメータ畫面を運転モード畫面で表示することが可能です。
■高機能対応可能
外部接點入力、ヒータ異常検出、通信機能(RS-485)、第2出力/第2警報等。

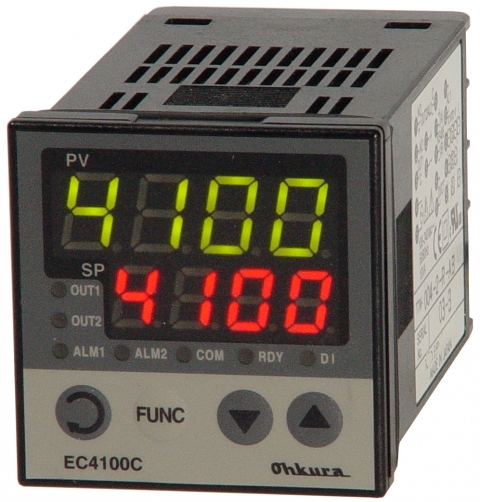

| 分類 | 項目/機能 | EC4100C |
|---|---|---|
| 入力 | 測定點數 | 1 |
| 測定周期 (制御周期) | 500ms | |
| 入力種類 | 熱電対:B,R,S,K,J,T,N | |
| 直流電圧:0~5,1~5V DC | ||
| 直流電流:4~20mA DC | ||
| 測溫抵抗體:Pt100,JPt100 | ||
| 性能?特性 | 精密定格 | ±(0.3%FS+1digit) |
| 制御 | 種類 | PID制御,ON-OFF制御,アンチオーバシュート制御設定可能 |
| チューニング | オートチューニングまたはセルフチューニング | |
| 制御出力 | 點數 | 1點(標準)+1點(オプション) |
| 種類 | リレー接點:a接點250V AC 3A (抵抗負荷) | |
| SSR駆動:ON…12±1V DC (Max20mA) OFF…0V | ||
| 電流:4~20mA DC (Max600Ω) | ||
| 警報? 接點出力 | 點數?接點容量 | 1點(a接點,標準)+1點(a接點,オプション) 250V AC 2.4A Max (抵抗負荷) |
| 機能 | 警報出力(保持,待機機能あり) | |
| オプション | 接點入力 | 1點 極性なしMax6mA 機能:SP切換,オート?マニュアル切換,正逆動作切換,制御RUN/STOP タイマリセットスタート |
| CT入力 | 1~30A ±5% | |
| 通信 | RS-485 Max19200bps | |
| 電源 | 定格電源電圧 | 100~240V AC,50/60Hz |
| 最大消費電力 | 10VA以下 | |
| 構造 | 外形寸法(mm) | 48(W)×48(H)×77(D) |
| 質量 | 約180g | |
| 使用環境 | 使用溫度範囲 | 0~50℃ |
