■高信頼化
位置検出に非接觸電磁ポテンショメータ（ペン計）、入力切換スイッチには高耐圧フォトモスリレー（打點計）を採用し高信頼性を?qū)g現しています。
■豊富な印字機能
定時ログ印字、リスト印字、日付印字、時刻印字、などに加え、コメント印字、積算印字を?qū)g現、記録紙上の表現が豊かです。
■全ペンに獨立したスケールプレート
アナログ指示?記録の良さを継承しています。
■メンテナンス性を優先した構造
機能ごとのユニット化を徹底し、全部位に自己診斷機能を搭載しています。

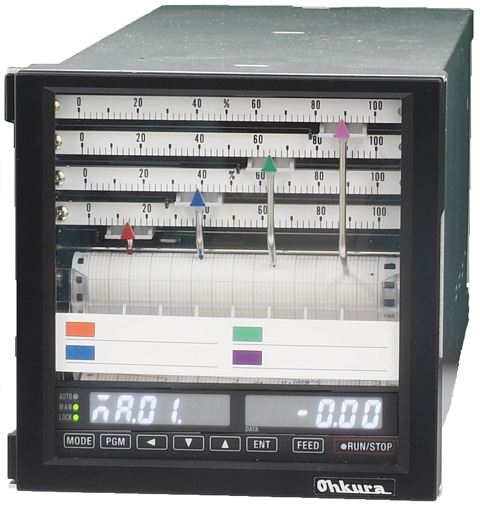

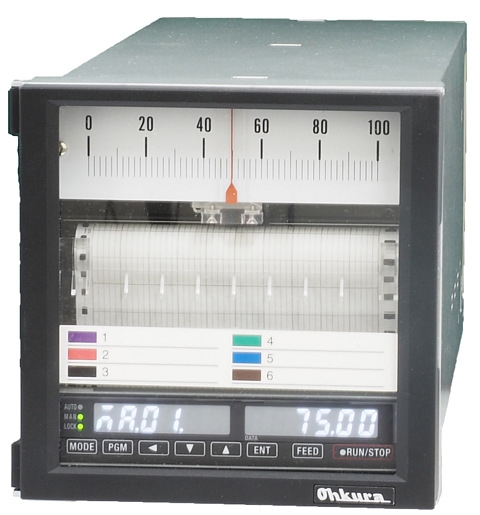

| 分類 | 項目 | ペン計 | 打點計 |
|---|---|---|---|
| 入力 | 測定點數 | 1，2，3，4 | 6 |
| 測定周期 | 125ms | 5s/Ch | |
| 入力種類 | 直流電圧：4mV幅以上 Max20V DC | ||
| 熱電対：R，S，B，K，E，J，T，C，G，N，PR40-20，PLⅡ，Au-Fe，U，L | |||
| 測溫抵抗體：Pt100，JPt100，Pt50，Cu10Ω（at0℃），Cu10Ω（at25℃）， Cu10Ω（at20℃），Cu25Ω（at0℃） | |||
| 直流電流：4～20mA DC | |||
| 性能?特性 | 指示精度定格 | ±0.5%以下 | |
| ノイズ除去比 | ノーマルモード除去比：60dB以上（50/60 ±0.5Hz） | ||
| コモンモード除去比：140dB以上（50/60 ±0.5Hz） | |||
| 絶縁抵抗 | 絶縁抵抗 各端子～アース間：0.5kV DC 20MΩ以上 | ||
| 耐電圧 | 電源端子～設置端子間：2.5kV AC，1分間 | ||
| 入力端子～設置端子間：0.5kV AC，1分間 | |||
| 耐振動 | 10～60Hz 1m/s² 以下 | ||
| 耐衝撃 | 2m/s² 以下 | ||
| 耐震仕様 （耐震サポート固定時） | 上下 ?。?9.6m/s² 以下 5～33Hz 左右前後?。?9.2m/s² 以下 5～33Hz （加振中の記録は保証外） | ||
| 時計精度定格 | ±50ppm | ||
| 記録紙送り精度定格 | ±0.1%以下 | ||
| 警報（オプション） | 出力點數 | 4點 | |
| 警報種 | 6點／チャネル（H，L，RH，RL） | ||
| 接點容量 | 250V AC 0.3A Max（抵抗負荷），30V DC 2A Max（抵抗負荷），125V DC 0.4A Max（抵抗負荷） | ||
| SDカード（オプション） | 機能 | ディジタル表示値の瞬時値、最大?最小値、平均値をCSVファイルで出力 パラメータの読み込み、書き込み | |
| 通信（オプション） | タイプ | RS-232C，RS-485 | |
| 電源 | 定格電源電圧 | 100～240V AC（50/60Hz） | |
| 最大消費電力 | 60VA以下 | 50VA以下 | |
| 構造 | 取付，構造 | パネル埋め込み，ケース：防塵構造 | |
| 塗裝色 | ケース：メタリックシルバー，ドア（枠）：黒色（標準） | ||
| 外形寸法 | A，Bケース W×H×D：144×144×340mm H，Jケース W×H×D：150×168×340mm | ||
| 質量 | 7.0kg以下 | 6.0kg以下 | |
| 使用環境 | 正常動作範囲 | 周囲溫度：-5～50℃，周囲濕度：35～85%RH | |
| 記録印字部 | 記録方式 | ディスポーザブルフェルトペン | ワイヤドット（6色インクリボン） |
| 印字方式 | ワイヤドット（1色インクリボン） | ワイヤドット（6色インクリボン） | |
| 90%ステップ 応答 | 1.0s以下 | - | |
| 記録周期 | - | 5s/Ch | |
| 記録紙 | 長さ：12m，幅：114mm，折りたたみ幅：40mm | ||
| 記録紙送り速度 | 1～3600mm/h | 1～1800mm/h | |
| 記録色 | 1ペン：赤，2ペン：青，3ペン：緑，4ペン：紫 | 紫?赤?黒?緑?青?茶 | |
| 印字色 | 黒 | 紫（赤） | |
