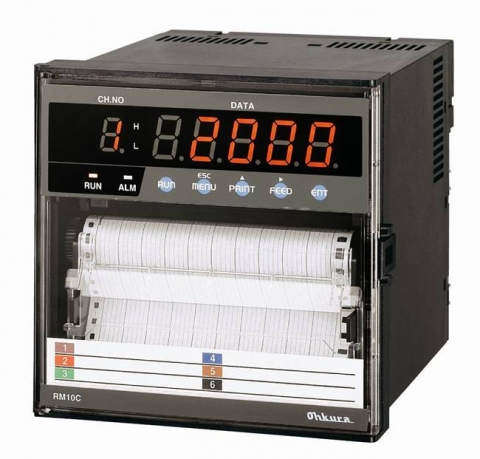

■奧行きサイズが短い
外形寸法144W×144H×150D（mm）、小さなパネルに取り付け可能な構造
■防塵?防水性に優れる
IP-65対応、食品、電気爐等悪環境への設置に耐えうる構造
■軽量
質量1.5Kg(打點計)
■見やすく大きなLED表示
文字高さ18mmの大型LEDを採用しています。
■標準裝備
通信機能（RS-232C）、マルチレンジ対応です。
■操作性に優れる
操作容易な5キーを採用し、操作手順の標準化を図りました。
■消耗部品の標準化
顧客の使い勝手を考え、消耗部品の標準化を図りました。
| 分類 | 項目 | ペン計 | 打點計 | |
|---|---|---|---|---|
| 入力 | 測定點數 | 1，2 | 6 | |
| 測定周期 | 125ms | 10s/全點 | ||
| 入力種類 | 直流電圧：±10mV，0～20mV，0～50mV，±200mV，±1V，±10V，0～5V | |||
| 熱電対：R，S，B，K，E，J，T，C，N，PR40- 20，PLⅡ，Au-Fe，U，L | ||||
| 測溫抵抗體：Pt100，JPt100 | ||||
| 直流電流：4～20mA DC（シャント抵抗外付け：250Ω） | ||||
| 性能?特性 | 指示精度定格 | 表示精度±(0.3%記録スパン) | ||
| ノイズ除去比 | ノーマルモード除去比：60dB以上（50/60 ±0.1Hz） | |||
| コモンモード除去比：140dB以上（50/60 ±0.1Hz） | ||||
| 絶縁抵抗 | 各端子～アース間：0.5kV DC 20MΩ以上 | |||
| 耐電圧 | 電源端子～接地端子間：1.5kV AC，1分間 | |||
| 入力端子～接地端子間：0.5kV AC ，1分間 | ||||
| 警報（オプション） | 出力點數 | 3點（a接點） | 6點（a接點） | |
| 接點容量 | 250V AC 3A Max （抵抗負荷），30V DC 3A Max （抵抗負荷） | |||
| 通信機能 | タイプ | RS-232C（標準），RS-485（オプション） | ||
| 構造 | 取付 | パネル埋め込み，ドア：耐塵?防噴流（IEC529-IP65 準拠） | ||
| 外形寸法 | 144W×144H×150D(mm) | |||
| 質量 | 1.8kg以下 | 1.5kg以下 | ||
| 使用環境 | 正常動作範囲 | 周囲溫度：0～50℃，周囲濕度：20～80%RH | ||
| 記録印字部 | 記録方式 | ディスポーザブルフェルトペン | ワイヤドット （6色インクリボン） | |
| 印字方式 | ワイヤドット（1色インクリボン） | ワイヤドット （6色インクリボン） | ||
| 95%ステップ 応答 | 1.0s以下 | － | ||
| 記録周期 | － | 10s/全點 （注） 記録周期は設定により、10，20，30，60秒から選択 | ||
| 記録紙 | 長さ：16m，幅：114mm，折りたたみ幅:40mm | |||
| 記録紙送り速度 | 5～12000mm/h | 0～1500mm/h | ||
| 記録色 | 1ペン：赤，２ペン：緑，印字色：紫 | 紫?赤?緑?青?茶?黒 | ||
