スペックシート（第6版）

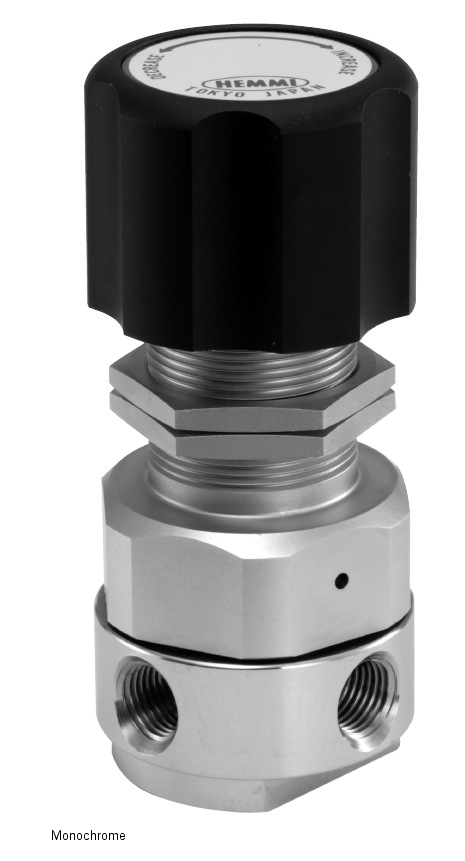

■クリーンな部材
ダイヤフラムは本體と金屬接合シールされ、全品Heリークチェック、禁油禁水、洗浄処理品です。
■高い汎用性
高圧用、低圧用で、全8種類があり、パネルマウント、ボトムマウントがそれぞれ可能です。
| 項目 | 高圧用 RD210A1□1□ | 低圧用 RD210A4□2□ |
|---|---|---|
| 耐圧 | Max 24.5MPa | Max 2.94MPa |
| 使用一次圧 | Max 14.7MPa | Max 2MPa |
| 設定圧力レンジ | 171.6kPa 343kPa 686kPa 1372kPa 2059kPa | 171.6kPa 343kPa 686kPa |
| 有効オリフィス | φ0.7 | φ2 |
| CV値 | 0.015 | 0.1 |
| 一次圧特性※1 | 0.5% ※1 一次圧特性 （設定圧変動幅／一次圧変動幅）×100の値（10l/min時） | 1.3% ※1 一次圧特性 （設定圧変動幅／一次圧変動幅）×100の値（10l/min時） |
| 再現性 | ±0.98kPa | |
| ヒステリシス | ±3.92kPa | |
| 外部リーク | 1.013×10-10Pa?m3/s（He）以下 | |
| 內部リーク | 1.013×10-8Pa?m3/s（He）以下 | |
| 接流體部材質 | SUS316，SUS316L，PCTFE | |
| 使用溫度範囲 | -10～80℃ | |
| ポート | 60°IN×2 OUT×2 | 90°IN×1 OUT×2 |
| 接続口 ( 接続 VCR) | 1/4NPT Rc1/4 VCR1/4GR ※2 ※2 VCRはSwagelok Companyの登録商標です。 | |
| 質量 | 920g | |
| パネルカット | φ33 | |
