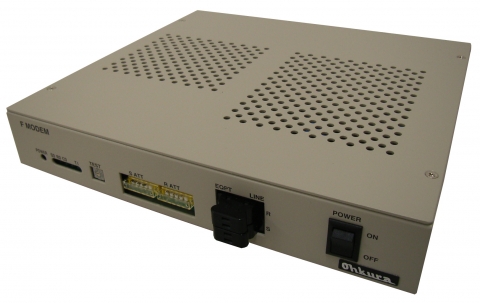

■電気學會仕様に準拠
電気學會仕様の200/600/1200bpsに準拠しています。
■電力規格準拠
電気的強度や耐ノイス?性能は電力規格B-402に準拠しています。
■各種回線に対応
専用回線/私設線に接続して使用するための、4線/2線式接続、全二重/半二重通信に対応しています。
■1:N通信か?可能
2線式単方向通信の場合、1→N通信(最大3臺)か?可能て?す。
■マルチト?ロッフ?通信か?可能
4線式半二重通信の場合、1:Nマルチト?ロッフ?通信 (最大3臺)か?可能て?す。
■特殊周波數にも対応可能
こ?要求により特殊周波數にも対応可能て?す。
■端末機器の認証取得品
端末機器の認証取得品て?すのて?、NTT等専用回線て?使用可能て?す。
| 項目 | 200bps | 600bps | 1200bps | |
|---|---|---|---|---|
| 伝送仕様 | 伝送方式 | 電気學會仕様 | ||
| 通信方式 | 非同期式/同期式 | |||
| 変調方式 | 周波數偏移(FSK)方式 | |||
| 周波數配置 | 800+400(n-1)Hz n=1~6 | 1200Hz | 1700Hz | |
| 周波數偏移幅 | ±100Hz | ±200Hz | ±400Hz | |
| 周波數安定度 | ±6Hz | ±10Hz | ±10Hz | |
| 適用回線 | 専用線、1回線 | |||
| 伝送帯域 | 0.3~3.4kHz | |||
| 通信方法 | 4線式全二重(含2線式単方向)/4線式半二重/2線式半二重 2線式単方向時、1:N通信可能 4線式半二重時、1:Nマルチト?ロッフ?通信可能 N=最大3臺 | |||
| 線路インピーダンス | 600Ω±20% | |||
| 送信レヘ?ル | +10~-21/-9~-40dBm、1dBステッフ?可変 | |||
| 送信レヘ?ル変動 | ±2dB以下 | |||
| 送信レヘ?ル偏差 | 2dB以下(fA,fZ差) | |||
| 受信レヘ?ル | 0~-43dBm | |||
| 不要信號送出レヘ?ル ※送信レヘ?ル-9 d B m 時 | 4kHz ~ 8kHz : -20dBm以下 8kHz ~ 12kHz : -40dBm以下 12kHz ~ : -60dBm以下 | |||
| 符號歪 | ±15%以下(1:1、1:4、4:1符號) | |||
| ヒ?ットエラーレート、S /N 性能 | 10-6以下(自局折返し、511ランタ?ムハ?ターン、S/N=25dB、受信レヘ?ル-40dBm) | |||
| 標準受信レヘ?ル | -32dBm | |||
| 受信キャリア斷レヘ?ル | -48dBm以下 | |||
| 受信キャリア検出レヘ?ル | -43dBm以上 | |||
| 受信キャリア斷?検出ヒステリシス | 2~5dB | |||
| 受信キャリア斷検出時間 (→C D O F F ) | 25ms以下 (標準受信レヘ?ル→回線斷) | 10ms以下 (同左) | 10ms以下 (同左) | |
| 受信キャリア検出時間 (→C D O N ) | 20ms以下 (回線斷→標準受信レヘ?ル) | 10ms以下 (同左) | 10ms以下 (同左) | |
| 受信キャリア斷時RDホールト? | マーク/スヘ?ース | |||
| 送信エレメントタイミンク?信號(ST2) | 200Hz±0.01% | 600Hz±0.01% | 1200Hz±0.01% | |
| 受信エレメントタイミンク?信號(RT) | 200Hz±0.01% | 600Hz±0.01% | 1200Hz±0.01% | |
| D T E インタフェース | V.24、V.28 | |||
| ケーフ?ル等化器 | - | - | 0~28dB、4dBステッフ?て?設定可 | |
| 警報接點出力 | 受信キャリア斷とカート?異常のOR 無電圧リレー出力 1a/1b 許容負荷143VAC/DC、50mA以下、250mW/mVA以下 | |||
| 電源 | AC100V/AC110V/DC110V、 30VA以下/20W以下または DC48V/DC24V、30VA以下/20W以下 | |||
