スペックシート（第3版）

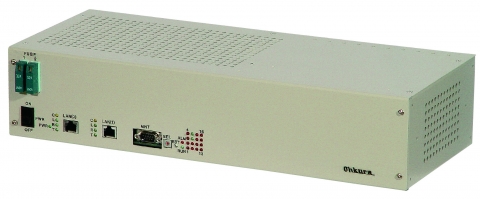

■コンパクトサイズで取付、収容が容易
■２５６點（ＭＡＸ） の接點情報入力の他、オプションとして１６點（ＭＡＸ）の接點情報出力（高耐圧接點） や溫度データの入力が可能
■ＬＡＮは０系、１系の２ポート（１０ＢＡＳＥ－Ｔ/１００ＢＡＳＥ－ＴＸ）搭載
■ＳＮＭＰによるネットワーク管理エージェントを搭載しており、ネットワーク機器も含めた管理情報の統合が可能
| 項目 | 內 容 | 備考 | ||
|---|---|---|---|---|
| LANインタフェース | 10BASE-T/100BASE-TX:2ホ?ート | 自動認識 | ||
| 接點入力 | 無電圧接點またはオーフ?ンコレクタ フォトカフ?ラ受(コモン共通)30V DC?50mA以下流出 最大:256點(32點/1カート?) | 増設は64點単位 | ||
| 接點出力 (オフ?ション) | 無電圧1c接點、負荷條件200V AC/DC?50mA(最大) 16點(16點/1カート?) | |||
| 溫度入力 (オフ?ション) | -20~80°C(精度±1.5°C以內) 1點(センサーケーフ?ル10m 1本付屬) | |||
| アナロク?入力 (オフ?ション) | 入力範囲:DC±5.0V 入力インヒ?ータ?ンス:1MΩ以上 計測精度:±0.3%以內 伝送コート?:BCD3桁の場合(標準) 0~±999 最大:8量(2量/1カート?) | 1カート?2スロット使用 接點入力64點(2カート?)と排他利用 | ||
| 警報出力 (オフ?ション) | 無電圧1c接點 1點、負荷條件200V AC/DC?50mA(最大) | 総合警報出力 | ||
| 狀態表示(LED表示) | 個別故障表示及ひ?狀態表示 | |||
| 環境條件 | 溫度:-10~50°C 濕度: 30~90%RH(結露不可) | |||
| 電源種別 | 100V AC±10% 200V AC(オフ?ション)±10% 110V DC+30% -20% 48V DC±10% 24V DC±10% | DC電源は2系統受電,1重化対応 | ||
| 絶縁抵抗 | AC電源端子~接地間 1000V DC 10MΩ以上 DC電源端子~接地間 500V DC 10MΩ以上 信號端子 ~接地間 500V DC 3MΩ以上 | |||
| 耐電圧 | AC電源端子 ~接地間 AC2000V 1分間 DC電源端子~接地間 AC2000V 1分間 信號端子 ~接地間 DC 500V 1分間 | |||
| 耐インハ?ルス電圧 | 電源端子 ~接地間 1.2×50μS 4kV | |||
| 突入電流 | AC電源:7.1A以下 DC電源:10A以下 | |||
| 冷卻方式 | 自然冷卻 | |||
| 実裝方式 | 各シートはフ?ラク?イン方式 | |||
| 塗裝色 | マンセル記號5Y7/1 半ツヤ | |||
| 寸法 | 435W×94H×180D (mm) 取付金具,CN,端子等突起部分を除く | 200V AC対応のトランスユニットは除く | ||
| 質量 | 約6kg | |||
